在射频系统贪图中，低通滤波器是首要的射频器件，其性能径直影响统统这个词系统的信号质料。而在内容左右中，滤波器与前后级电路之间的运动时时通过同轴线已毕，此时同轴线的阻抗匹配问题就显得尤为首要。今天咱们来说说同轴线阻抗匹配对低通滤波器性能的影响。

一、同轴线阻抗匹配

同轴线由内导体、介质层和外导体构成，其特质阻抗主要由表里导体的直径比和介质材料的介电常数决定。在射频系统中，最常用的特质阻抗为50Ω和75Ω，其中50Ω是射频和微波系统的圭臬阻抗。

阻抗匹配是指信号源、传输线和负载三者之间的阻抗互相匹配，使得信号在传输进程中不产生反射。当三者阻抗十分时，信号传输遵守最高，反射最小。

当阻抗不匹配时，会产生以下问题：信号反射，导致驻波比升高；传输功率下落，遵守裁汰；信号失真，影响系统性能；可能产生漂浮，影响系统踏实性。

2026世界杯官方指定中国区认证平台

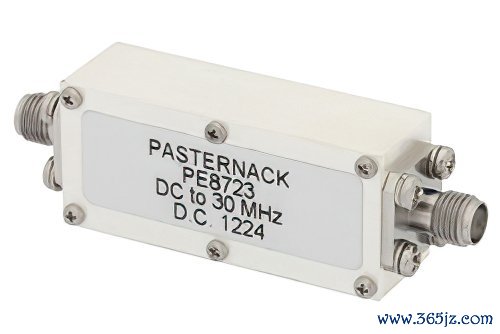

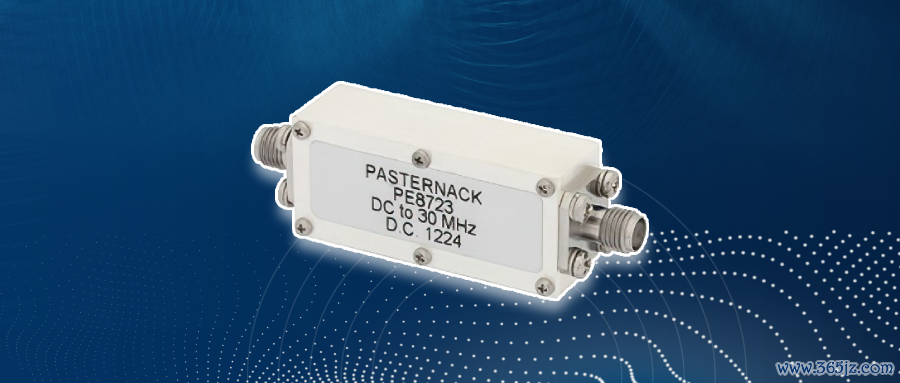

5 阶低通滤波器，SMA 母头， DC~30 MHz

二、同轴线阻抗匹配对低通滤波器性能的影响

1）对插入损耗的影响

插入损耗是有筹商滤波器性能的首要方向。当同轴线与滤波器阻抗匹配雅致时，插入损耗主要由滤波器自己的材料损耗和辐照损耗决定。然则，当阻抗不匹配时，NBA比赛(中国)外围下注APP会产生罕见的反射损耗。

2）对通带波动的影响

阻抗不匹配会在滤波器的通带内引入罕见的波动。这是因为反射信号与入射信号在通带内产生插手效应，导致某些频率点的信号增强，而另一些频率点的信号收缩。这种通带波动会影响滤波器的幅频特质，使得内容左右中的信号幅度不踏实。关于需要精准幅度戒指的左右场景，如通讯系统中的功率放大器输出端滤波，这种影响尤为严重。

3）对阻带防止性能的影响

理念念的低通滤波器在阻带应该具有雅致的防止智商。然则，当输入输出端口存在阻抗失配时，部分信号默契过反射旅途绕过滤波器的防止收集，从而裁汰阻带防止成果。卓越是在高频段，这种影响愈加显赫。

4）对群时延特质的影响

群时延是有筹商滤波器相位线性度的首要方向。阻抗不匹配会转变滤波器的相位反应，导致群时延波动增大。这关于数字通讯系统中的脉冲信号传输尤为首要，过大的群时延波动会导致信号失真，加多误码率。

总之，同轴线的阻抗匹配对低通滤波器的性能有着真切的影响。从插入损耗、通带波动到阻带防止NBA下注官网，每一个要津方向皆与阻抗匹配质料密切联系。在内容左右中，必须从运动器吸收、电缆遴选到PCB布局等各个门径严格戒指阻抗匹配。同期，通过精准的测试和调试，确保统统这个词信号链路的阻抗一致性，才气充分弘扬低通滤波器的性能上风。
